Уплотнительные листы

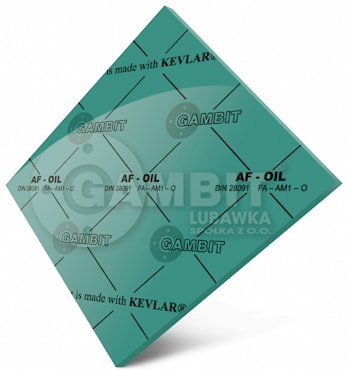

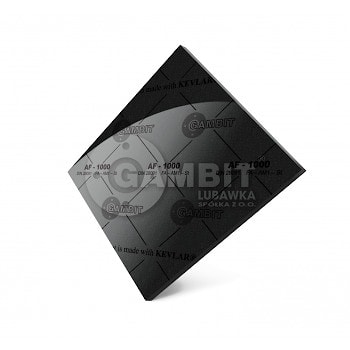

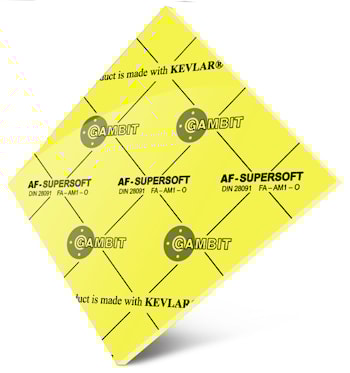

Уплотнительные безасбестовые листы серии GAMBIT AF – это совpеменные материалы, специально разработанные и применяемые для изготовления технических уплотнений с широким диапазоном давлений и температур, способные взаимодействовать с различными средами.

Уплотнительные листы серии GAMBIT AF представляют собой композит арамидных волокон высшего качества: специально скомпонованные волокна с неорганическими наполнителями и с соответствующими эластомерами. В процессе высокоспециализированного каландрирования листов, проводимого с соблюдением требований стандарта ISO-9001 производитель получает листы гарантированно стабильного качества и с высоким уровнем технических параметров.

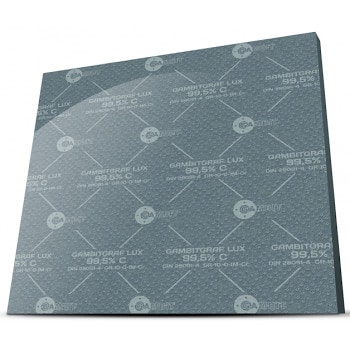

Если Ваши особые условия работы не позволяют использовать листы GAMBIT AF, мы предлагаем листы на основе экспандированного графита, экспандированного вермикулита или PTFE. Эти изделия отличаются высоким качеством и надежностью.

РЕКОМЕНДАЦИИ ПО ПОДБОРУ И МОНТАЖУ УПЛОТНЕНИЙ ИЗ УПЛОТНИТЕЛЬНЫХ ЛИСТОВ GAMBIT

Для различных узлов при подборе материала уплотнения следует учитывать многие факторы. Одними из самых важных являются рабочая температура и давление, вид уплотняемой среды и конструкция соединения. При этом присутствуют также вторичные факторы, влияющие на эффективность уплотнения: цикличность работы, механические колебания, аккуратность монтажа или техническое состояние фланцев. Представленные в настоящем каталоге графики T-p позволяют подобрать лист, который лучше всего удовлетворяет требованиям, связанным с условиями работы в данном соединении. Следует учесть тот факт, что рабочая точка должна находиться в соответствующей зоне графика. Это не означает, что в некоторых случаях уплотнение не может эффективно работать при параметрах, не входящих в график, но в этом случае следует проконсультироваться с технологом или провести эксплуатационные испытания. Чтобы уплотнение могло долго и стабильно работать, необходимо выполнить определенные требования, касающиеся фланцев, болтов и способа монтажа. Ключевое условие – это обеспечение параллельности и плоскости взаимодействующих фланцев. Только в этом случае возможно получение на всей уплотняемой поверхности необходимых усилий зажатия болтов, и в то же время не вызывающих напряжений, разрушающих уплотнение при рабочих условиях. Однако, на практике часто при монтаже нет возможности использовать динамометрические ключи. В таком случае рекомендуем выполнить такое зажатие болтов, чтобы уплотнение было сжато на 8-10% своей первоначальной толщины. Такой зажим в большинстве случаев достаточен для дополнительного уплотнения соединения, и в то же время не вызывает повреждения структуры уплотнения. Для этих целей рекомендуется использовать на всем соединении одинаковые болты в хорошем техническом состоянии, покрытые качественной смазкой. Материал, из которого выполнена уплотнительный лист, это композит, состоящий из органических и неорганических компонентов. Он может правильно и эффективно работать при температурах, недостижимых для его отдельных компонентов. Однако, следует учитывать специфику материала, его преимущества и недостатки.

Все уплотнения из арамидно-каучуковых листов твердеют при температуре выше 200 °C. Качественные листы, а к таким относятся листы GAMBIT, даже в таком состоянии сохраняют упругость, достаточную для компенсации теплового движения фланцев в рекомендуемых в настоящем каталоге диапазонах температур. Это главное условие сохранения герметичности уплотнения, особенно для узлов, подверженных тепловым циклам. Другой угрозой для арамидно-каучуковых листов при температуре более 380 °C является окисление. В результате окисления выгорает эластомер, поддерживающий целостность листа. Для предотвращения этого явления необходимо изолировать эластомерный компонент от химического воздействия как уплотняющей среды, так и кислорода из окружающей среды. Эта цель чаще всего достигается двумя способами.

Первый – это соответствующая конструкция фланца, напр. шип – паз или выступ - впадина.

Второй способ – это защита края уплотнения металлом. Эта процедура должна быть выполнена таким образом, чтобы композитный материал был предохранен от взаимодействия со средой, но в то же время сохранил способность реагирования на тепловое расширение и колебания фланцевого соединения. В этом случае покрытие выполняет несколько функций: механически укрепляет уплотнение, защищает от диффузии уплотняемой среды насквозь через материал уплотнения и, прежде всего, защищает композитный материал уплотнения от негативного химического воздействия уплотняемой и окружающей среды.

Правильно сконструированные фланцевые соединения с правильно подобранным уплотнением надлежащим образом сохраняют герметичность в течение долгого срока эксплуатации. Однако недопустимо повторное использование демонтированных уплотнений.
